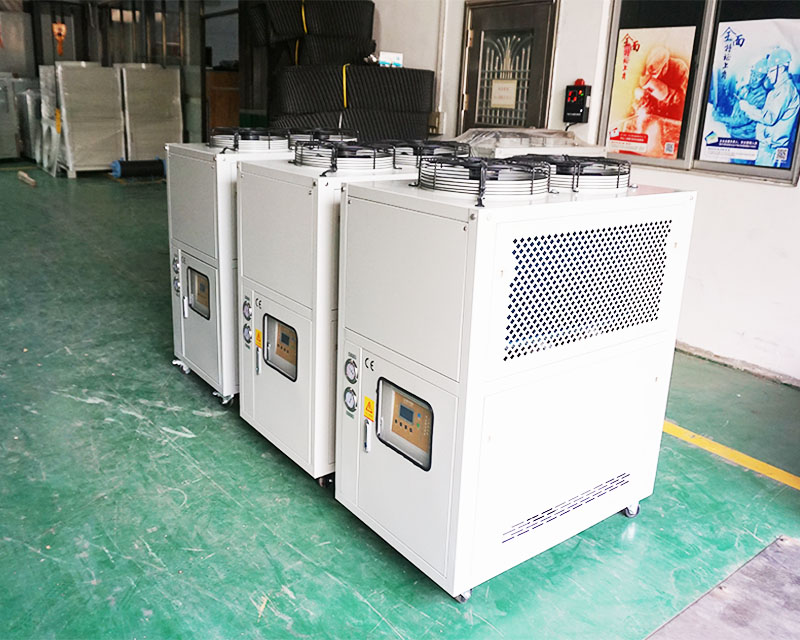

“玖一”風冷箱體式冷水機組廣泛應用于印刷冷輥，UV/LED光源，塑膠模具、電子設備、化工設備、 焊接設備、 表面處理、超聲波、石油、煉油、冶金、真空鍍膜等行業。為各行業提供高效穩定的冷源，提高生產效率，保證產品質量，降低殘次率。本公司所生產的風冷箱體式冷水機種類齊全，并可針對不同的行業應用提供定制化設計。
產品說明：
壓縮機：原裝正品壓縮機（三洋SANYO/大金DAIKIN）。
冷凝器：V型結構的冷凝器，內螺紋銅管及清水鋁箔翅片。
蒸發器：殼管式蒸發器/套管式蒸發器/板式蒸發器。
水泵：304不銹鋼水泵。
水箱：304不銹鋼水箱。
核心部件：進口原裝部件，丹麥Danfoss 、美國Emersonguo。
控制溫度范圍：精密式數字電子恒溫控制器（溫度控制范圍0°C至35°C）
保護裝置：高/低壓保護、過載/過熱保護、相序/缺相保護、液位/流量開關保護。
| 型號 (model) | JY-1A | JY-2A | JY-3A | JY-5A | JY-8A | JY-10A | JY-15A | JY-20A | JY-25A | JY-30A | JY-40A | ||
| 制冷量 Cooling capacity | KW | 2.7 | 5.4 | 8.1 | 13.5 | 21.6 | 27 | 40.5 | 54 | 67.5 | 81 | 108 | |
| Kcal/h | 2322 | 4644 | 6966 | 11610 | 18576 | 23220 | 34830 | 46440 | 58050 | 69660 | 92880 | ||
| 總功率 total power | KW | 1.1 | 1.9 | 2.7 | 4.9 | 7.3 | 9.2 | 12.8 | 18 | 22 | 27 | 35 | |
| 運行電流 running current | A | 6.5 | 10 | 9 | 12.5 | 15 | 19 | 26 | 38 | 47 | 58 | 75 | |
| 電源 power supply | 單相220V 50Hz | 三相380V 50Hz | |||||||||||
| 溫控范圍 Temperature control range | ℃ | 5-35 | |||||||||||
| 溫控精度 Temperature control accuracy | ℃ | ±1 | |||||||||||
| 冷媒 refrigerant | 種類 type | R22（R407C/R410A/R134A） | |||||||||||
| 填充量 filling amount | KG | 0.6 | 1.1 | 1.6 | 2.7 | 4.2 | 5.3 | 7.8 | 10.5 | 14 | 18 | 22 | |
| 壓縮機 compressor | 控制方式 way to control | 毛細管capillary | 熱力平衡膨脹閥Thermal Balance Expansion Valve | ||||||||||
| 形式 form | 活塞式(Piston) | 渦旋式 | |||||||||||
| 功率 power | KW | 0.75 | 1.5 | 2.2 | 4 | 6 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | |
| 冷凍水 frozen water | 水箱容積 Tank volume | L | 28 | 28 | 38 | 65 | 150 | 180 | 285 | 285 | 400 | 400 | 610 |
| 水箱材質 Water tank material | SUS304不銹鋼(SUS304 stainless steel) | ||||||||||||
| 管徑 Pipe diameter | G1/2〃 | G3/4〃 | G3/4〃 | G1〃 | G1-1/2〃 | G1-1/2〃 | G2〃 | G2〃 | G2-1/2〃 | G2-1/2〃 | G3〃 | ||
| 水泵 water pump | 楊程 Yang Cheng | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 功率 power | KW | 0.37 | 0.37 | 0.37 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | |
| 蒸發器 Evaporator | 類型 Types of | 水箱盤管式（殼管式）Water tank coil type (shell and tube type) | |||||||||||
| 冷凍水流量 Chilled water flow | m3/h | 0.6 | 1.4 | 2 | 3.2 | 5 | 6.2 | 9 | 12.5 | 16 | 18 | 26 | |
| 冷凝器 condenser | 類型 Types of | 高效紫銅管加鋁箔翅片式+外轉子散熱風機 Efficient copper tube plus aluminum foil fin type + external rotor cooling fan | |||||||||||
| 冷卻風量 cooling air volume | m3/h | 1000 | 2000 | 3000 | 5000 | 7500 | 9500 | 14000 | 18000 | 24000 | 28000 | 38000 | |
| 安全保護 safety protection | 壓縮機過熱保護、過流保護、高低壓力保護、超溫保護、流量保護、相序/缺相保護，排氣過熱保護、防凍保護Compressor overheating protection, overcurrent protection, high and low pressure protection, overtemperature protection, flow protection, phase sequence/phase loss protection, exhaust overheating protection, antifreeze protection. | ||||||||||||
| 外型尺寸 Dimensions | 長(long) | mm | 600 | 750 | 945 | 1035 | 1475 | 1475 | 1800 | 1960 | 2080 | 2080 | 2300 |
| 寬 | mm | 400 | 450 | 550 | 610 | 715 | 715 | 890 | 940 | 1000 | 1000 | 1220 | |
| 高 | mm | 940 | 1100 | 1370 | 1385 | 1695 | 1695 | 1880 | 1960 | 2055 | 2055 | 2310 | |
| 機組重量 Unit weight | KG | 60 | 85 | 130 | 170 | 300 | 350 | 520 | 590 | 790 | 880 | 1100 | |
| 備注:冷量是依據冰水入口溫度12°C，出口溫度7°C；冷卻進口溫度35°C，出風溫度40°C計算得出。 冰水出水溫度范圍：5~20°C；冷卻水出水溫度范圍：15~35°C。 產品規格若有變更，恕不另行通知。 Remarks:The cooling capacity is calculated based on the ice water inlet temperature of 12°C and the outlet temperature of 7°C; the cooling inlet temperature of 35°C and the outlet air temperature of 40°C. Ice water outlet temperature range: 5~20°C; cooling water outlet temperature range: 15~35°C. Product specifications are subject to change without notice. | |||||||||||||
